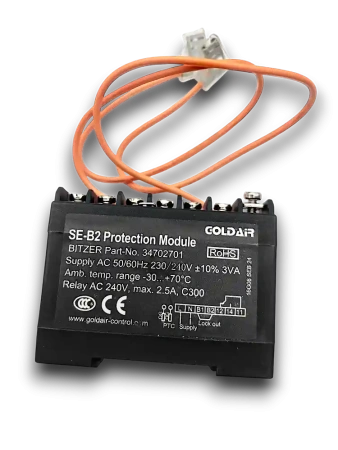

Модуль защиты SE-B2 34702701
Защитный модуль Устройство электронное защитное (modul protection) SE-B2 34702701 для компрессора BitzerРеле защитное Bitzer SE-B2 34702701 используется в сочетании с температурными датчиками PTC для защиты различных двигателей.
SE-B2
SE-B2 применяется на замену INT69VS, INT69V/7-II, а также INT69, UL-модификации С 2004 года защитные устройства INT69VS и INT69V/7-II заменены на SE-B1 и SE-B2 (Signal Evaluation - Basic). С 2021 года SE-B1 и SE-B2 заменены на одно SE-B3. (старые коды: 34700103 / 34700105 / 34700202 / 34700203 / 34701301 / 34701302 / 34701309 / 34701310 / 34701901 / 34701902 / 34702801 / 34702802) Напряжение: 230 В, 50/60 Hz
Ко входу измерительной цепи SE-B2 (оранжевые провода) можно подключить до девяти датчиков PTC, соответствующих стандарту DIN 44081/082 . Могут использоваться датчики с различными номинальными температурами срабатывания . Таким образом, можно контролировать несколько точек измерения с помощью только одного устройства защиты двигателя SE-B2.
Если температура в одной из контролируемых частей или секций превышает номинальную температуру срабатывания соответствующего датчика PTC, датчик становится высокорезистивным, и устройство защиты двигателя отключается. После остывания повторный запуск возможен только в том случае, если электронная блокировка выходное реле отключается при отключении подачи напряжения. Во время работы на клеммах B1-B2 установлен блокировочный мост.
В качестве альтернативы заблокированный вариант можно заменить на разблокированный , сняв мост B1- B2. В этом случае устройство снова включается после остывания. Выход реле выполнен в виде беспотенциального переключающего контакта. Эта схема переключения работает по принципу замкнутого контура, т.е. реле возвращается в исходное положение также в случае неисправности датчика или кабеля и отключается. Устройство должно быть подключено квалифицированным электриком.
Технические характеристики Модуля защиты SE-B2
|
16G08 SEB 24 16G08 SEB 25 16G08 SEB 26 |
Напряжения питания AC50/60Hz 230/240 ±10% 3VA AC50/60Hz 115-240V-15%...+10% 3VA AC50/60Hz 24V-15%...+10% 2VA |
|
Допустимая температура окружающей среды |
-30...70℃ |
|
Схемы измерения температуры -ТИП -Колличество датчиков -R25,общ -Rвыкл -Rвкл -Измеряемое напряжение |
PTC, в соответствии DIN44081/082 1...9 ＜1.8 KΩ 4.5 KΩ±20% 2.75 KΩ±20% ≤2.5V(acc.to IEC 60034-1) |
|
Сброс блокировки |
Отключение питания ＞ 5с |
|
Выходное реле AgNi 90/10 |
Max AC 240V 2.5A C300 Min. AC/DC＞24V, ＞20mA |
|
Сроки службы механической части |
Примерно 1 миллион циклов переключения |
|
Класс защиты соответствует En 60529 |
IP00 |
|
Разъёмы подключения |
Клеммы винтового типа Провода 2xAWG20 L=200mm с клеммами 6.3x0.8mm |
|
Материал корпуса |
PA66, армированный стекловолокном |
|
Монтаж |
Для установки на стандартной рейке размером 35 мм в соответствии с EN 60715 или для винтового крепления |
|
Размеры в мм |
53x33x68(LxWxH) |
|
Вес |
примерно.160g |
